UNA CASA DE BALAS DE PAJA EN EL CENTRO DEL PUEBLO
Pfaffenhofen es un pequeño pueblo cerca de Heilbronn. Se caracteriza por un entorno idílico con una iglesia y casas de entramado de madera de los siglos XVI y XVII en el centro del pueblo, con viñedos que se alzan pintorescamente al fondo. El centro del pueblo se está redensificando con un edificio residencial en un estilo de construcción típico de la zona, que es extraordinario en varios sentidos. Por un lado, la forma en que está construido refleja la mentalidad del cliente y su campo de actividad. En la medida de lo posible, el objetivo era crear un edificio hecho idealmente con materias primas naturales y renovables que pudieran reintroducirse en el ciclo natural. Todo se basaba en la idea de utilizar balas de paja combinadas con yeso de arcilla como envoltura térmica para suelos, techos, tejados y paredes, una práctica que se lleva utilizando desde finales del siglo XIX y que ahora está resurgiendo por varias razones: Como la paja es renovable y reciclable, es más respetuosa con los recursos y el clima que los materiales aislantes convencionales. Además, es fácil de conseguir y se puede comprar localmente. El material en sí no sólo es de baja tecnología, sino que su manejo también es sencillo: las balas de paja se prensan en un marco de madera hasta un grosor de 36,5 cm, y el sobrante simplemente se corta con un cortasetos.

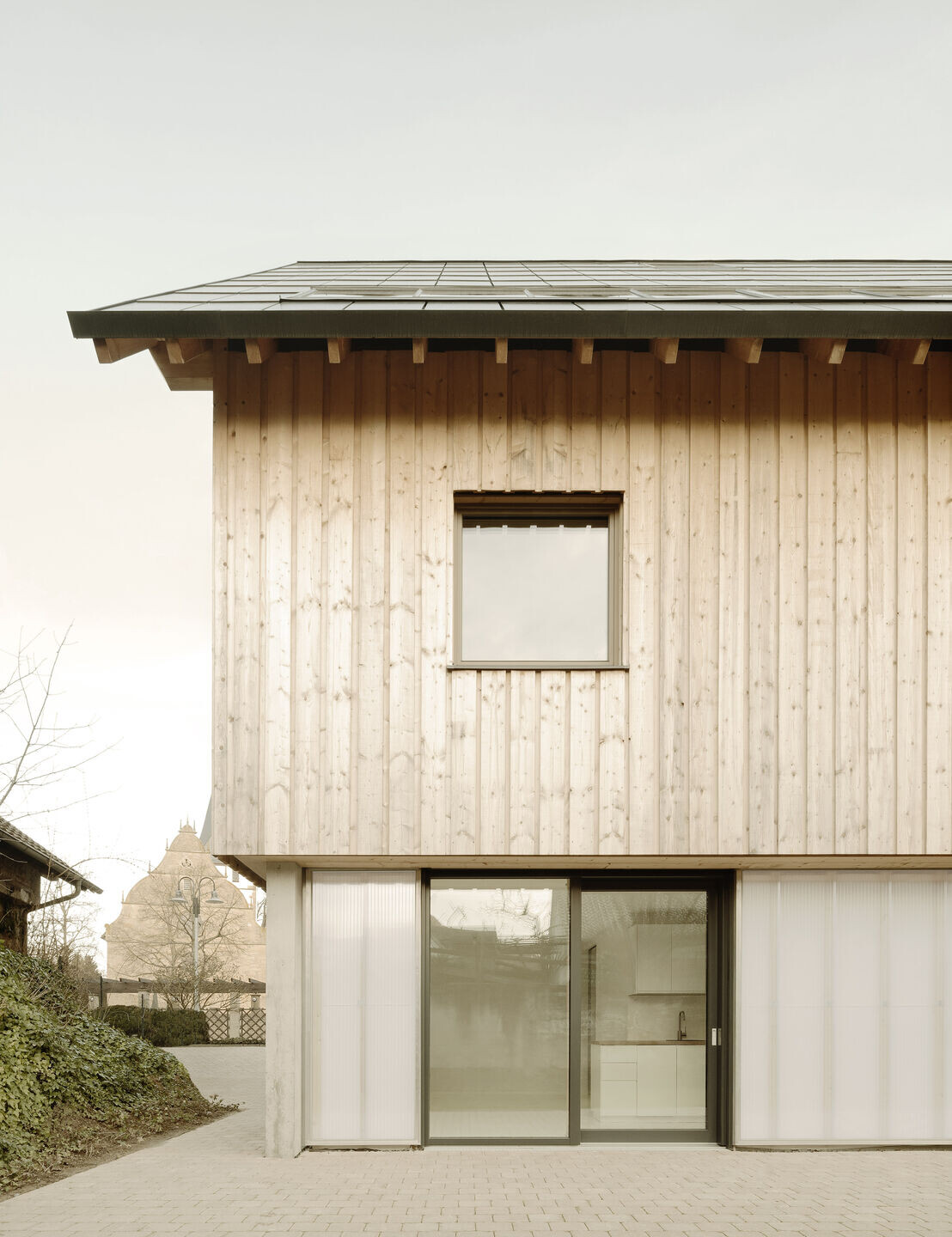

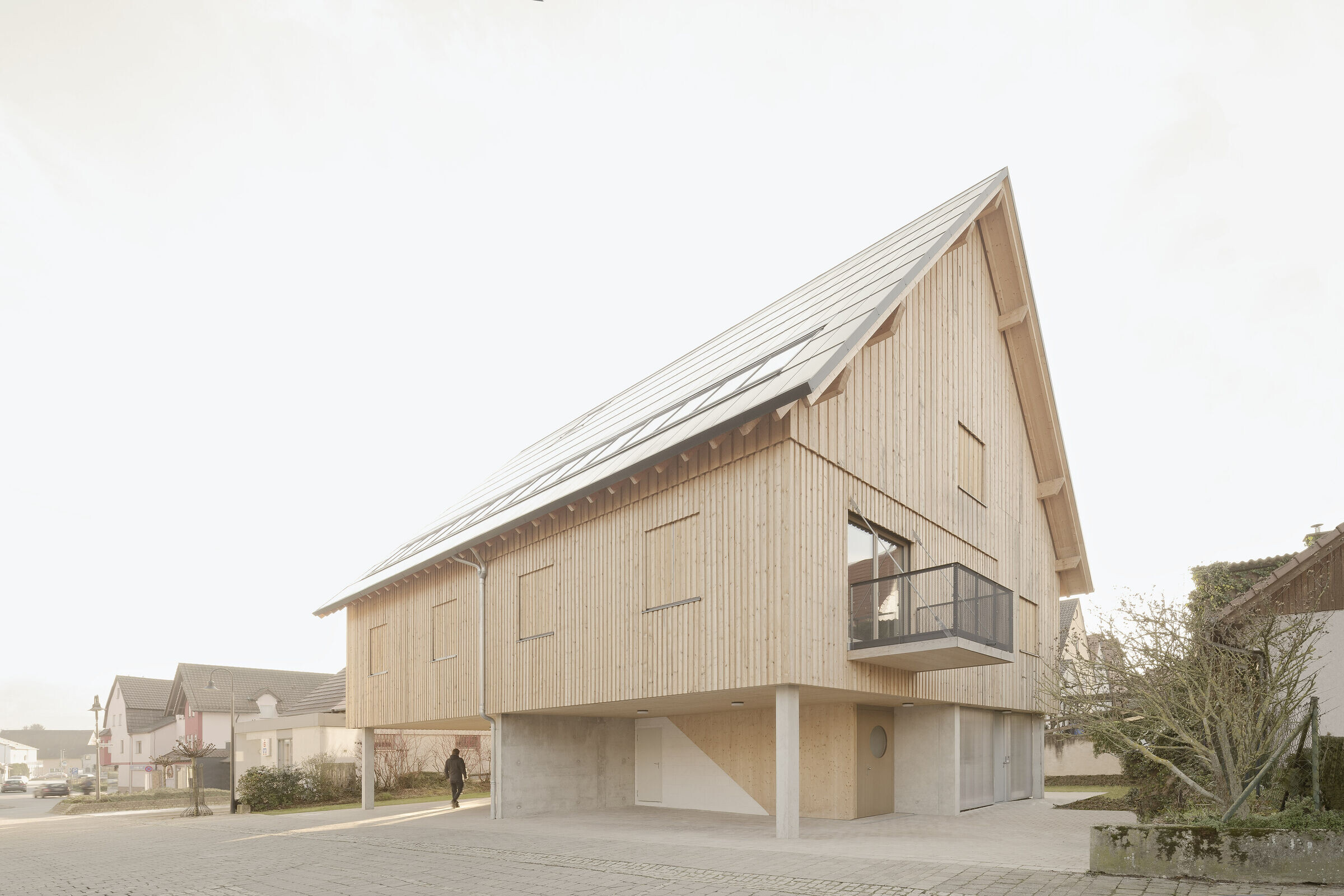

El objetivo de Haus Hoinka era construir las seis fachadas -es decir, el tejado y el forjado- con este método de construcción con balas de paja. La casa se elevó una planta completa para poder prescindir de una impermeabilización elaborada y, al mismo tiempo, proteger permanentemente del agua las balas de paja del forjado. La casa compacta descansa sobre una cruz de hormigón y cuatro soportes. Cuando las contraventanas de madera están cerradas, la impresión es la de un monolito de madera elevado que contrasta fuertemente con el nivel abierto del jardín. De este modo, Haus Hoinka adopta sutilmente la veta y la forma del tejado de su entorno y, con su estructura compensada formada por una base de piedra y un edificio de madera en voladizo, entabla un diálogo directo con las casas de entramado del centro del pueblo.
UNA CASA TRANSFORMABLE
La sencilla forma básica oculta una compleja casa adosada entrelazada en la que las dos unidades residenciales están conectadas a nivel del jardín por un único tramo de escaleras. Esto significa que las puertas de entrada a los pisos están situadas en la planta baja. En todas las plantas, las unidades residenciales están dispuestas en puntos de reflexión entre sí, de modo que todos los residentes puedan disfrutar de vistas en las cuatro direcciones: esto significa que las vistas desde cada piso se extienden al este hacia la plaza de la iglesia, al oeste hacia el jardín, al norte hacia los viñedos y al sur hacia los tejados del pueblo en la distancia. En el primer piso, la casa está dividida a lo largo, en el segundo a lo ancho. Esta división también se aprecia en el interior: por ejemplo, la estructura de abeto y la tierra de las macetas del piso que da al centro del pueblo se han pintado de blanco, mientras que no se han tratado en el piso que da al jardín. Pero esta división también es sutilmente visible en la fachada de abeto: la anchura de las tablas de madera varía ligeramente en las dos mitades de la casa, lo que da una idea del interior.
En la planta baja, la elevación necesaria por razones estructurales se consigue mediante una cruz de hormigón y cuatro soportes en las esquinas. Esto crea cuatro espacios abiertos que los ocupantes pueden utilizar de distintas maneras: se puede imaginar una estación de carga para un coche eléctrico, un taller o una cocina al aire libre. Estos usos pueden cambiar a lo largo del año: en verano, por ejemplo, las habitaciones sirven de salón al aire libre y amplían el espacio vital interior. El cliente decidió crear un piso para los abuelos en uno de estos cuatro espacios. Otras ampliaciones, como un jardín de invierno, un taller o una habitación de invitados, son posibles opciones para el futuro. Con sus elecciones, los habitantes darán forma a la casa a lo largo de los años. La Cité Verticale de Casablanca inspiró a los arquitectos a adoptar un enfoque que deja parte del uso de un edificio a sus ocupantes. De hecho, Atelier Shen considera muy gratificante la continuación de la construcción por parte de los habitantes de este proyecto.
HABITACIONES SIN RASGOS DISTINTIVOS

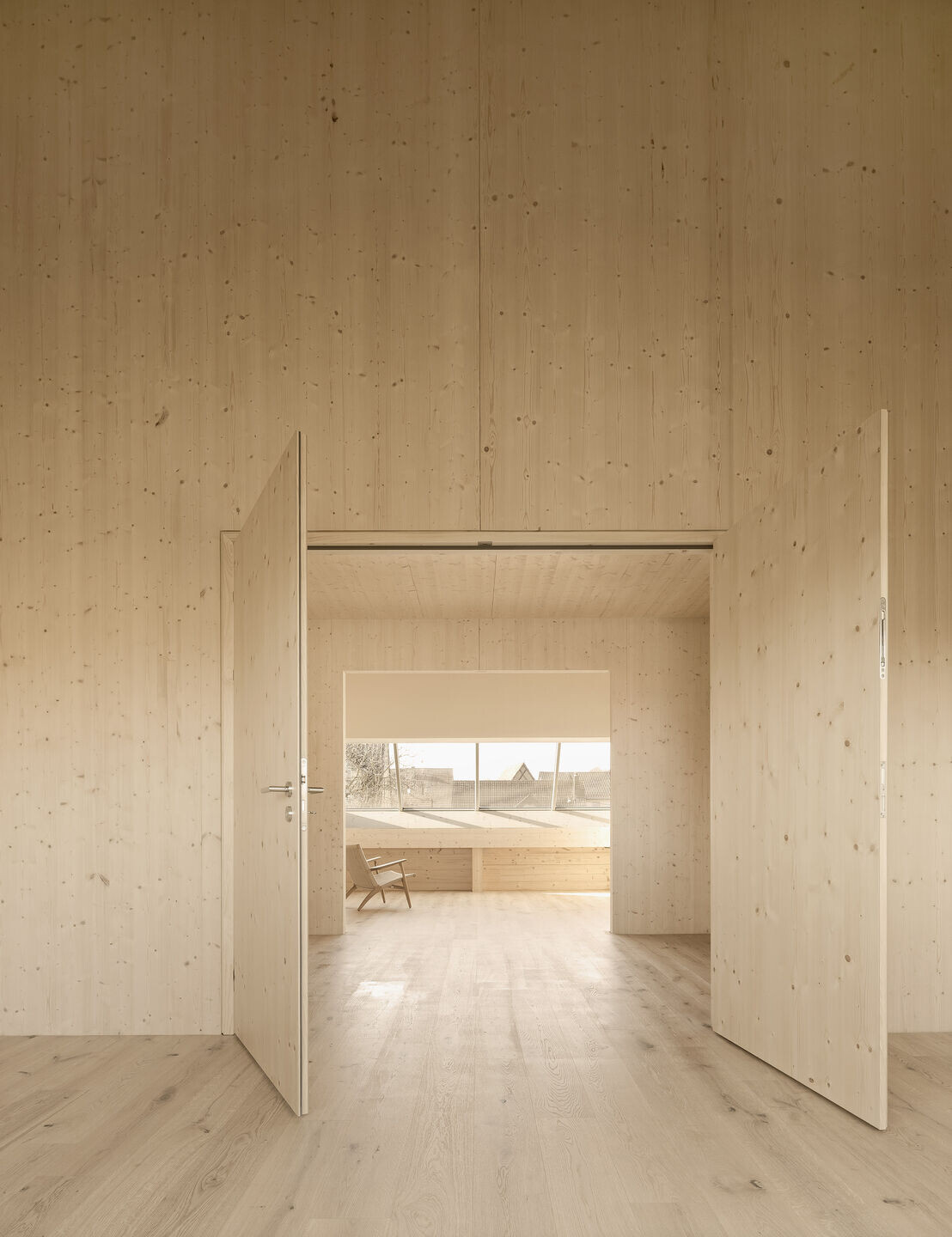

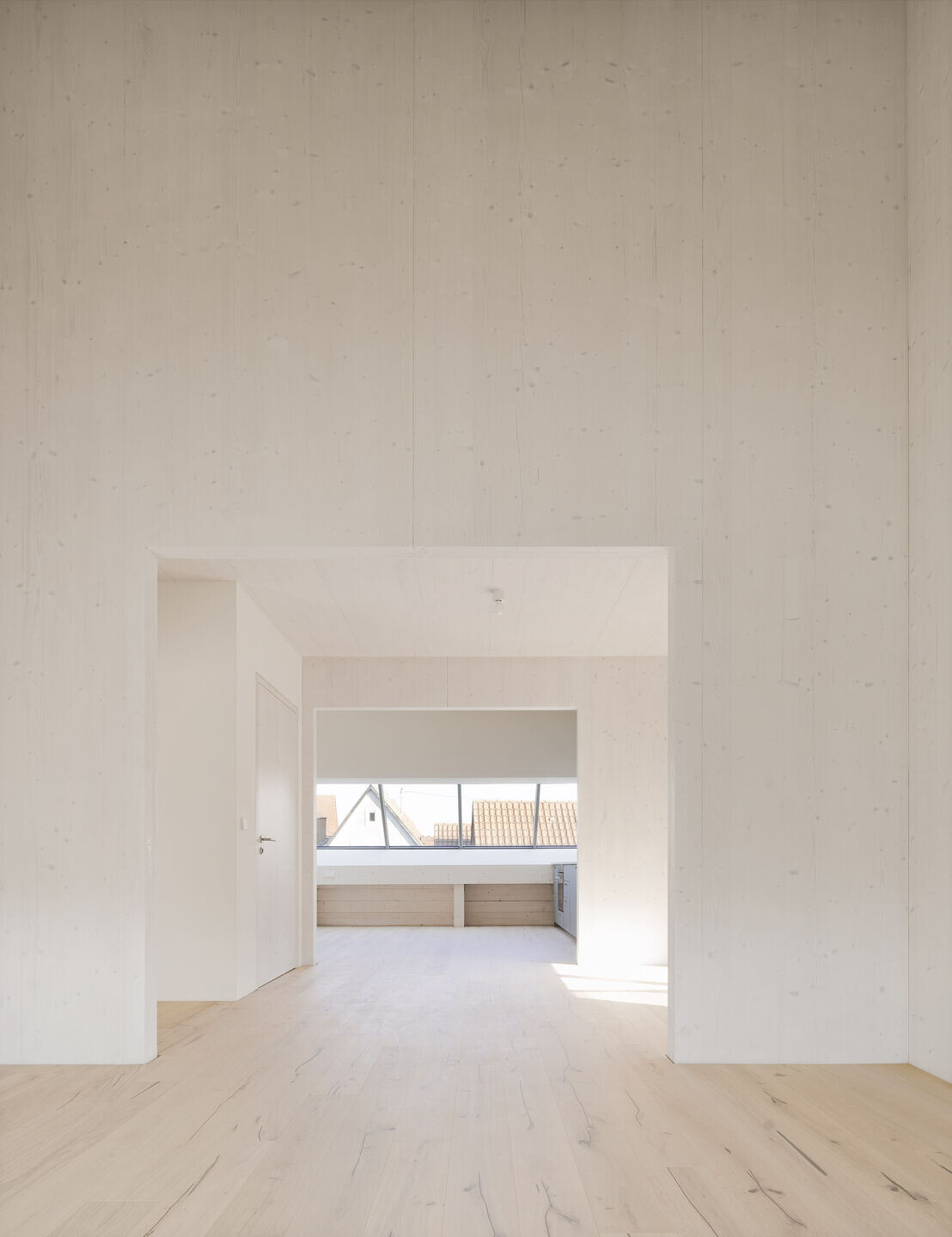

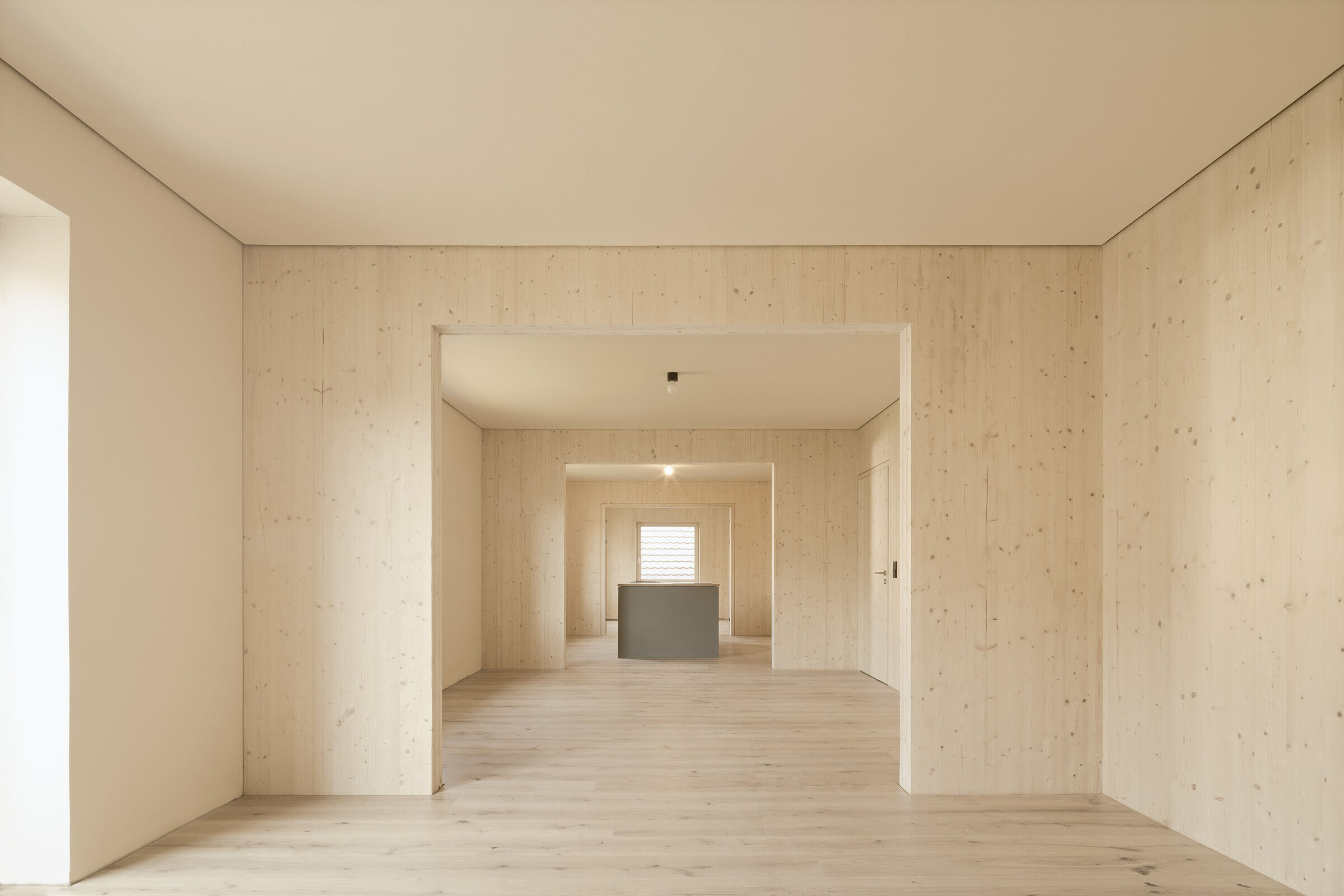

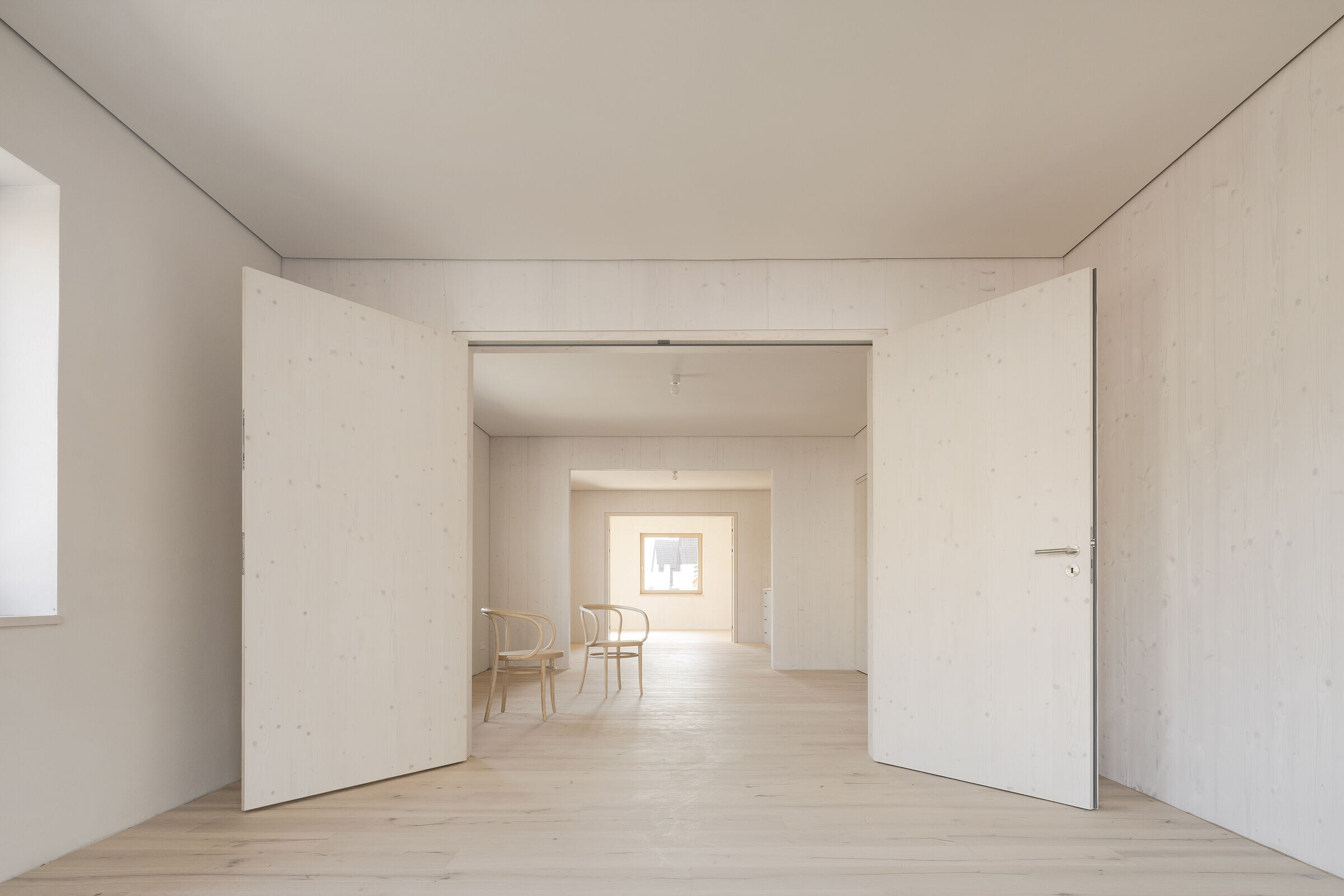

En cada planta se disponen ocho habitaciones casi cuadradas de aproximadamente 4 x 4 metros. En la primera planta están conectadas a la casa a lo largo y en la segunda a lo ancho, en hilera. Como todas las habitaciones son prácticamente idénticas, pueden utilizarse alternativamente como cocina, dormitorio, sala de estar o comedor. En otras palabras
Por tanto, pueden cambiar de función a lo largo de la vida del edificio sin necesidad de grandes cambios estructurales. Sin embargo, algunas habitaciones de Haus Hoinka, como los cuartos de baño, están claramente definidas por sus instalaciones.

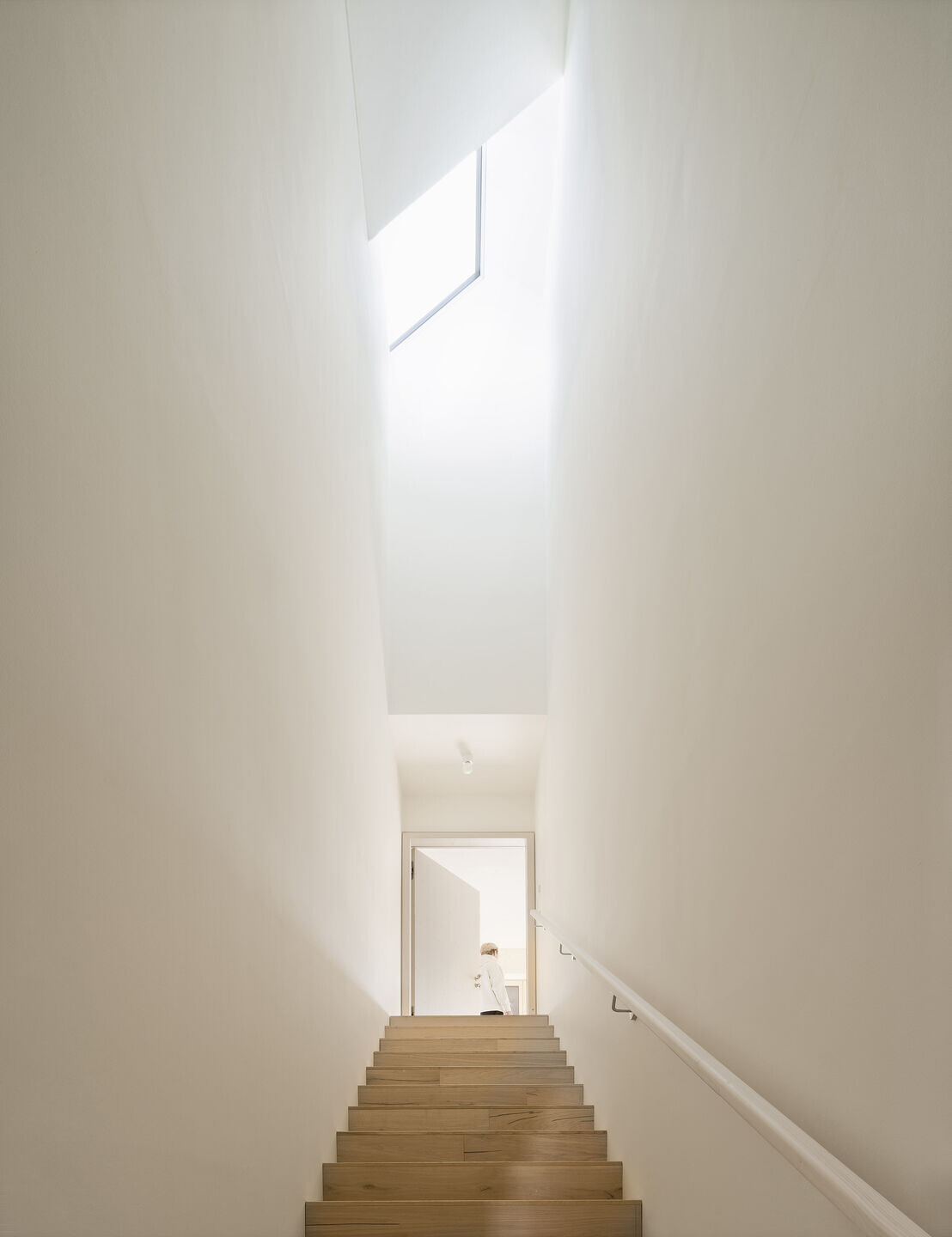

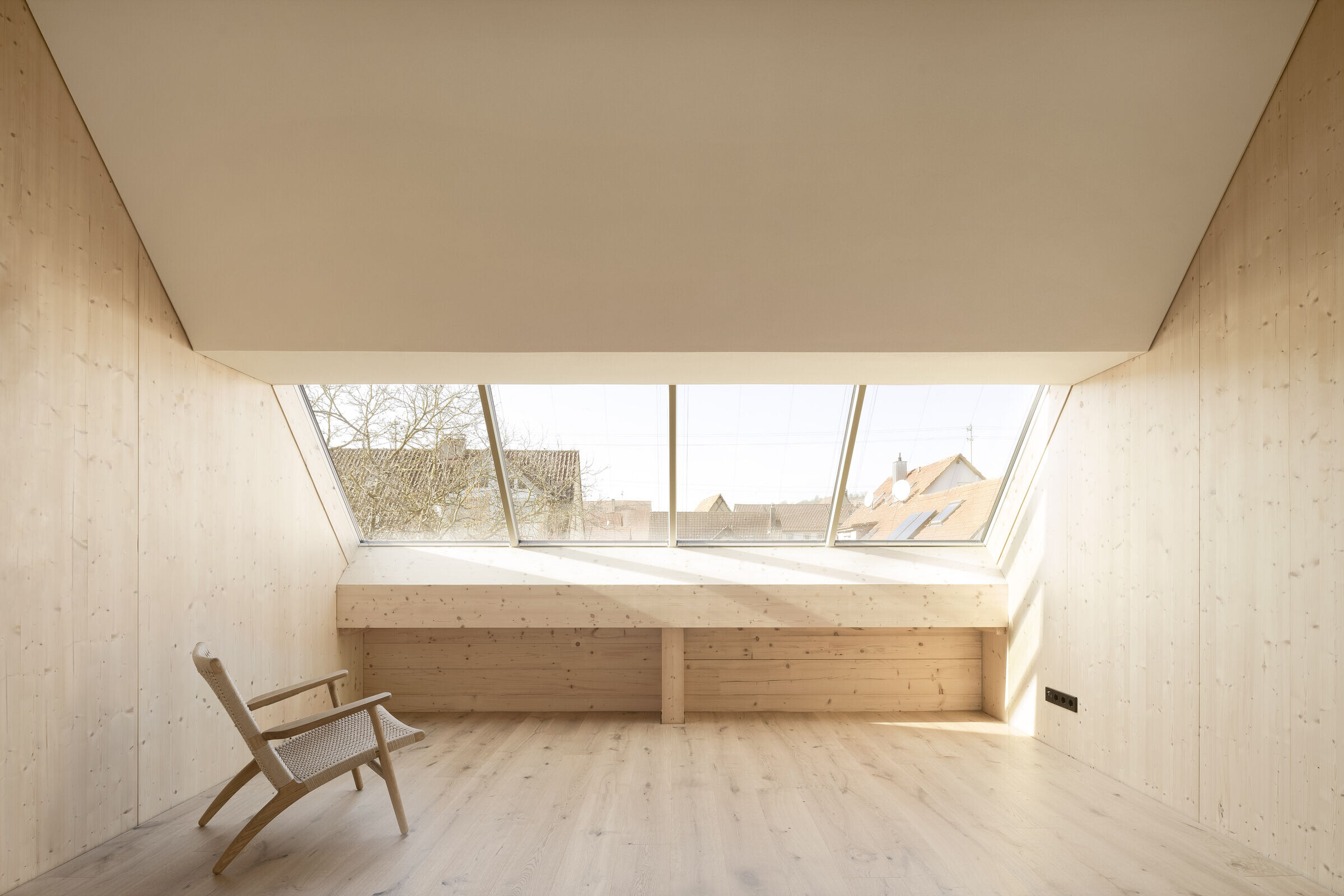

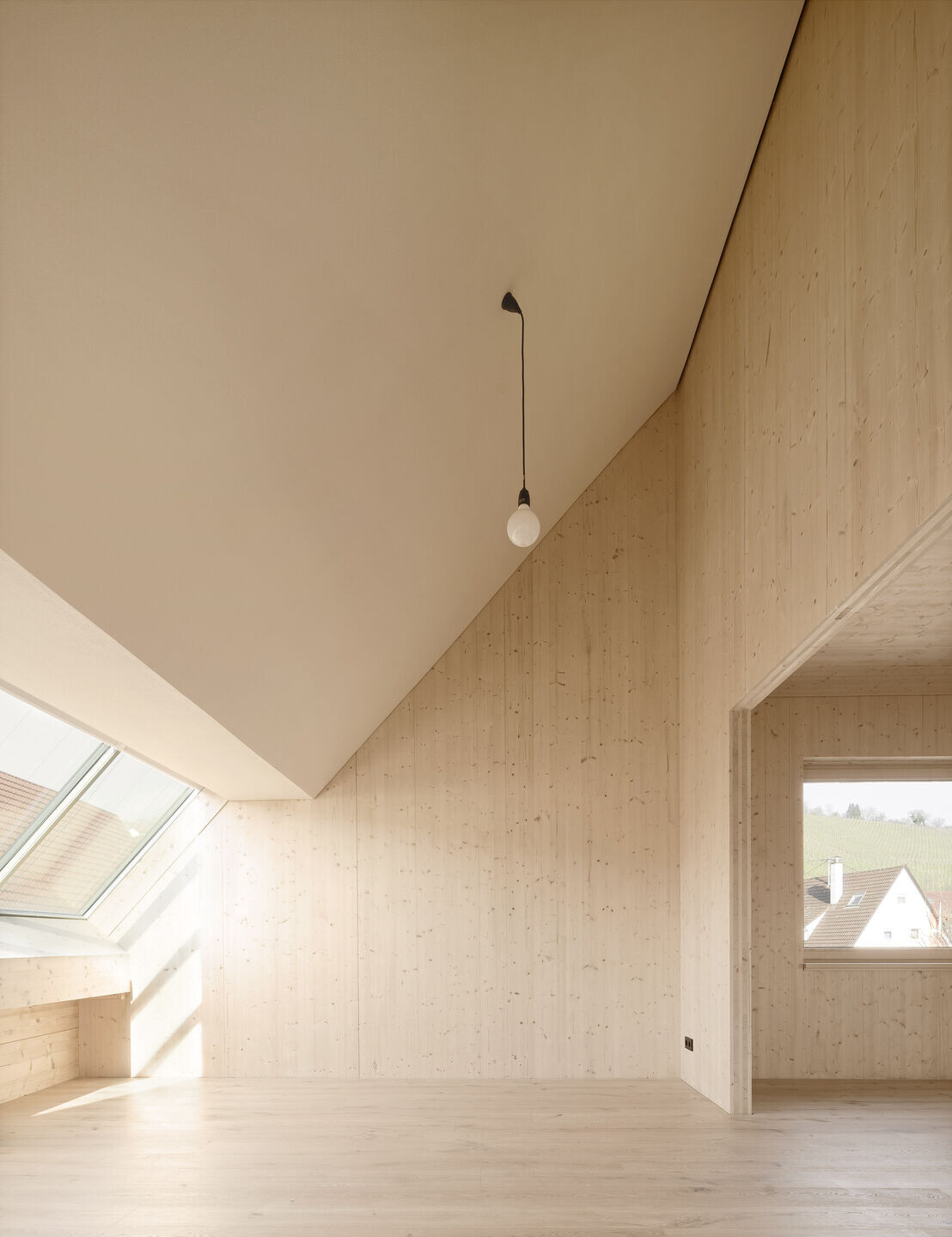

Esta uniformidad de las habitaciones se refleja también en la fachada: todas las habitaciones de los pisos superiores tienen ventanas de forma idéntica. Sólo las puertas de los balcones interrumpen la uniformidad del alzado al remitir a las aberturas de paso de la enfilada. En el ático se han instalado grandes ventanas de lazo y, de nuevo, su forma es idéntica, lo que subraya la igualdad de valor de todas las habitaciones. Esta igualdad y uniformidad permite crear distintas configuraciones planas en la casa. Las dos unidades de vivienda de la casa adosada pueden dividirse piso a piso. Esto significa que los dos pisos grandes pueden dividirse en cuatro unidades más pequeñas. En este caso, la escalera interior se convierte en un hueco de escalera que da acceso a dos unidades de vivienda. Las puertas de la escalera se convierten entonces en las nuevas entradas a los pisos. De este modo, la casa puede adaptarse con flexibilidad a las circunstancias familiares cambiantes. Por ejemplo, cuando los hijos se mudan, los padres pueden vivir en un piso y subarrendar el otro como unidad independiente. Esto significa que la superficie habitable por persona puede reducirse cuando los hijos se vayan y la casa ofrece una inmensa flexibilidad de uso sin necesidad de grandes reformas.
LA CASA COMO CENTRAL ELÉCTRICA
En Haus Hoinka se hizo hincapié en el uso de materiales sencillos y respetuosos con el medio ambiente. Además del uso de paja, arcilla y madera, se procuró que todos los demás materiales utilizados fueran también ecológicos y pudieran reciclarse y separarse de forma adecuada. Siempre que fue posible, se evitaron las juntas encoladas que fueran difíciles de revertir.
Se han evitado los materiales difíciles de revertir. Todos los materiales, incluido su origen, están registrados en una base de datos de productos de construcción sostenible desarrollada por el cliente.

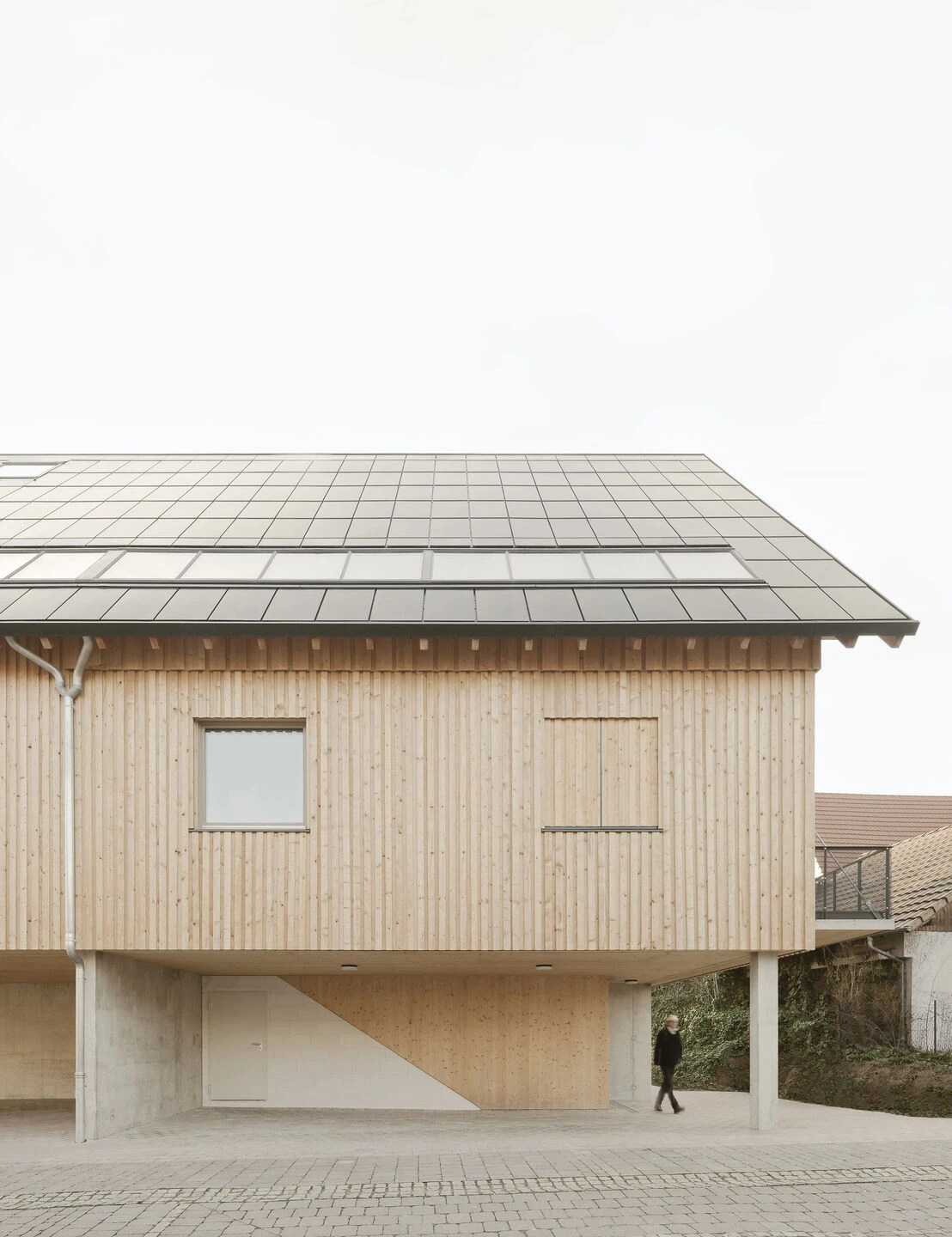

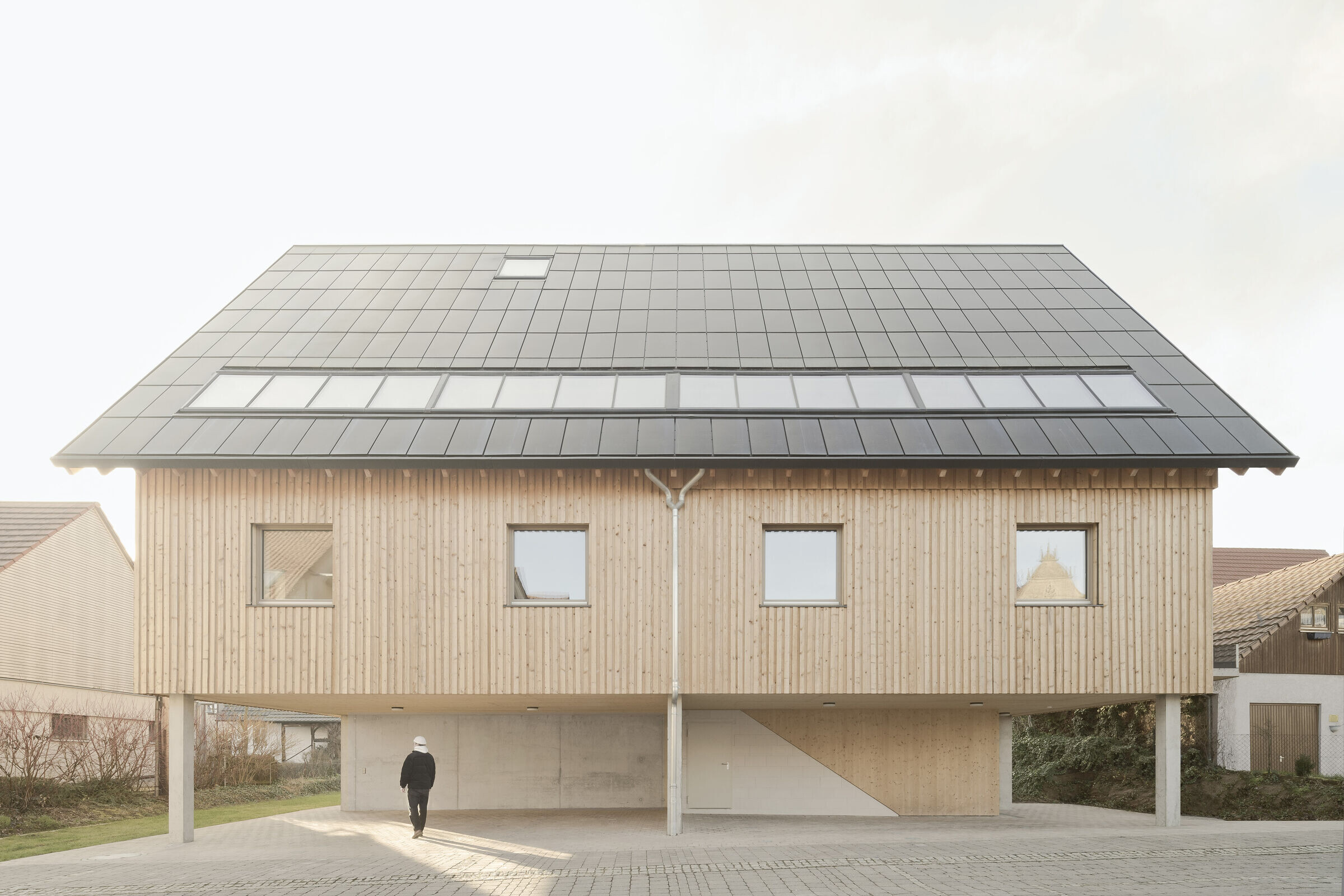

La mayoría de las fuentes de energía utilizadas son regenerativas. La electricidad se genera mediante módulos solares totalmente integrados en el tejado como una capa de agua completa. Los módulos solares son el elemento más pequeño de la casa y corresponden a la rejilla de las claraboyas, así como a la rejilla de la casa en su conjunto. Los elementos fotovoltaicos producen un total de 30.000 kWh de electricidad al año, lo que supera el consumo previsto en unos 6.000 kWh. Esta cantidad tiene en cuenta las necesidades totales de electricidad y calefacción de la casa. Un sistema de almacenamiento diurno de electricidad con una capacidad de 10 kWh garantiza que la electricidad generada durante el día siga estando disponible por la tarde y por la noche. Si esta electricidad no es suficiente, la energía se toma de la red eléctrica; a la inversa, los excedentes se inyectan en la red.
La calefacción la proporciona una bomba de calor (que puede utilizarse para refrigeración), que alimenta un sistema de calefacción por paneles en el techo. Gracias al calor radiante, este sistema ofrece un confort comparable al de la calefacción por suelo radiante y puede responder mucho más rápidamente a un cambio en las necesidades de calefacción. En conjunto, la casa cumple la norma KfW 40 Plus Efficiency House y la norma Efficiency House Plus, ya que es capaz de demostrar tanto una necesidad anual negativa de energía primaria como una necesidad anual negativa de energía total. Además, se hará un seguimiento de la casa durante un año, cuando esté ocupada, para comparar las cantidades reales de energía consumida con los cálculos iniciales.
Teniendo en cuenta todos estos aspectos, el edificio presenta un balance ecológico especialmente bueno: en comparación con una casa adosada nueva convencional del mismo tamaño, construida con ladrillos o tejas y con aislamiento convencional, se ha ahorrado un 95% de CO2. Aproximadamente 100 toneladas de CO2 se almacenan en los 140 metros cúbicos de madera utilizados para la casa. En vista de la creciente escasez de recursos, un material aislante renovable como la paja es una buena alternativa, ya que no sólo es respetuoso con el clima, sino que también se puede conseguir fácilmente a nivel regional y a bajo coste. La paja es muy prometedora para el futuro de la construcción. En cuanto al tipo de construcción, Haus Hoinka muestra cómo puede replantearse la construcción residencial en las zonas rurales. Se consigue una mayor densidad para el centro del pueblo mediante una construcción sostenible y el uso de materiales sencillos que pueden reciclarse por separado. Además, el edificio ofrece una planta extremadamente flexible que permite la convivencia de diferentes constelaciones de personas. Haus Hoinka no sólo hará posibles futuros cambios, sino que probablemente se verá enriquecida por ellos.
El equipo:
Arquitectos: Atelier Kaiser Shen Florian Kaiser, Guobin Shen
Equipo del proyecto: Kilian Juraschitz (dirección del proyecto), Matthias Stauch,
Leonie Stier, Patrick Schneider
Ingeniero de estructuras: F2K Ingenieure GmbH, Stuttgart
Sostenibilidad / física de la construcción: Hoinka GmbH, Stuttgart
HLSE: Energa-plan GmbH, Stuttgart
Protección contra incendios: Etgenium GmbH, Langenbach bei Kirburg
Aislamiento acústico: Planungsgruppe Kuhn GmbH & Co KG, Sindelfingen
Planificación de la iluminación: Silvia Barbosa Kaiser, Stuttgart
Lista de empresas Hormigón: Bauunternehmung Haass GmbH & Co.KG, Güglingen
Obras estructurales: Heyd GmbH Zimmerei - Holzbau, Heilbronn
Fachada: Zimmerei Tobias Scheuermann, Sachsenheim
Aislamiento con balas de paja: Zimmerei Tobias Scheuermann, Sachsenheim
Construcción en seco / enlucido de arcilla: Stukkateur Link GmbH, Lauffen a/N.
Puertas interiores: Schreinerei Jauss, Sachsenheim
Construcción de acero (balcones): Danner Metallbau GmbH, Güglingen-Frauenzimmern
Fontanería, sellado de balcones: HS Blechschmiede. Spenglerei, Heilbronn
Electricista: DTC GmbH, Reutlingen
Fotografía: Brigida González
photo_credit Brigida González
Brigida González
Materiales utilizados :
Solar roof: Ennogie GmbH, Magdeburg
Skylight 2nd floor: GSL.GLASOLUX GmbH, Bielefeld
Skylight stairs (RWA): GSL.GLASOLUX GmbH, Bielefeld
Lounge Chair: Carl Hansen C25
Chairs: Thonet S 214 ash
Stool: Herzog & de Meuron: X-Hocker
Shutters UF: Baier GmbH Slidetec, Burgheim
Sun shading GF / balcony doors UF: ROMA, Burgau
Windows: Fensterbau Schneider GmbH, Güglingen-Frauenzimmern
Balcony door GF: Fensterbau Schneider GmbH, Güglingen-Frauenzimmern
Entrance doors: Fensterbau Schneider GmbH, Güglingen-Frauenzimmern
Double wall panels: Kunststoff-Vertrieb Nuding GmbH, Schorndorf
Light switches/power sockets: JUNG, Schalksmühle. Model: Jung LS 990
Suspended luminaire 2nd floor: NUD. Model: Collection Classic Black
Surface-mounted luminaires 1st floor: Mawa. Model: eintopf wall-mounted
and ceiling luminaire
Door handles: Karcher Design GmbH, Bad Rappenau. Model: Rhodos
Clay panels / clay paint: WEM. Color: caramel / off-white
Bathroom tiles: Villeroy und Boch
